Głównym założeniem tego typu instalacji jest wykorzystywanie energii elektrycznej w drugiej taryfie czasowej, kiedy jest ona znacznie tańsza - G12w, G12r. W podłogowym ogrzewaniu akumulacyjnym podłoga oprócz funkcji grzewczej pełni również rolę akumulatora ciepła. Z tego też względu jej odpowiednia grubość ma zasadnicze znaczenie dla poprawnej pracy całego systemu.
- wyliczona jednostkowa strata ciepła dla danego pomieszczenia - w W/m2
- długość okresu niskotaryfowego - dotyczy doładowania popołudniowego
- rodzaj wykończeniowej warstwy podłogi
- konstrukcja budynku.
Najczęściej kable grzejne pokrywa się warstwą betonu o grubości między 8 a 10cm. Moc zainstalowana akumulacyjnego systemu grzewczego wyliczana jest na podstawie strat ciepła dla danego budynku i z reguły wynosi 100-140W/m2. Kable grzejne układa się równomiernie na całej powierzchni podłogi z pominięciem stref stałej zabudowy tj. wanna, kuchnia itp. Jeżeli z obliczeń wynika, że wymagana moc cieplna jest wyższa od 150W/m2, niezbędne jest zastosowanie ogrzewania wspomagającego w formie na przykład: instalacji ogrzewania podłogowego w strefie brzegowej.

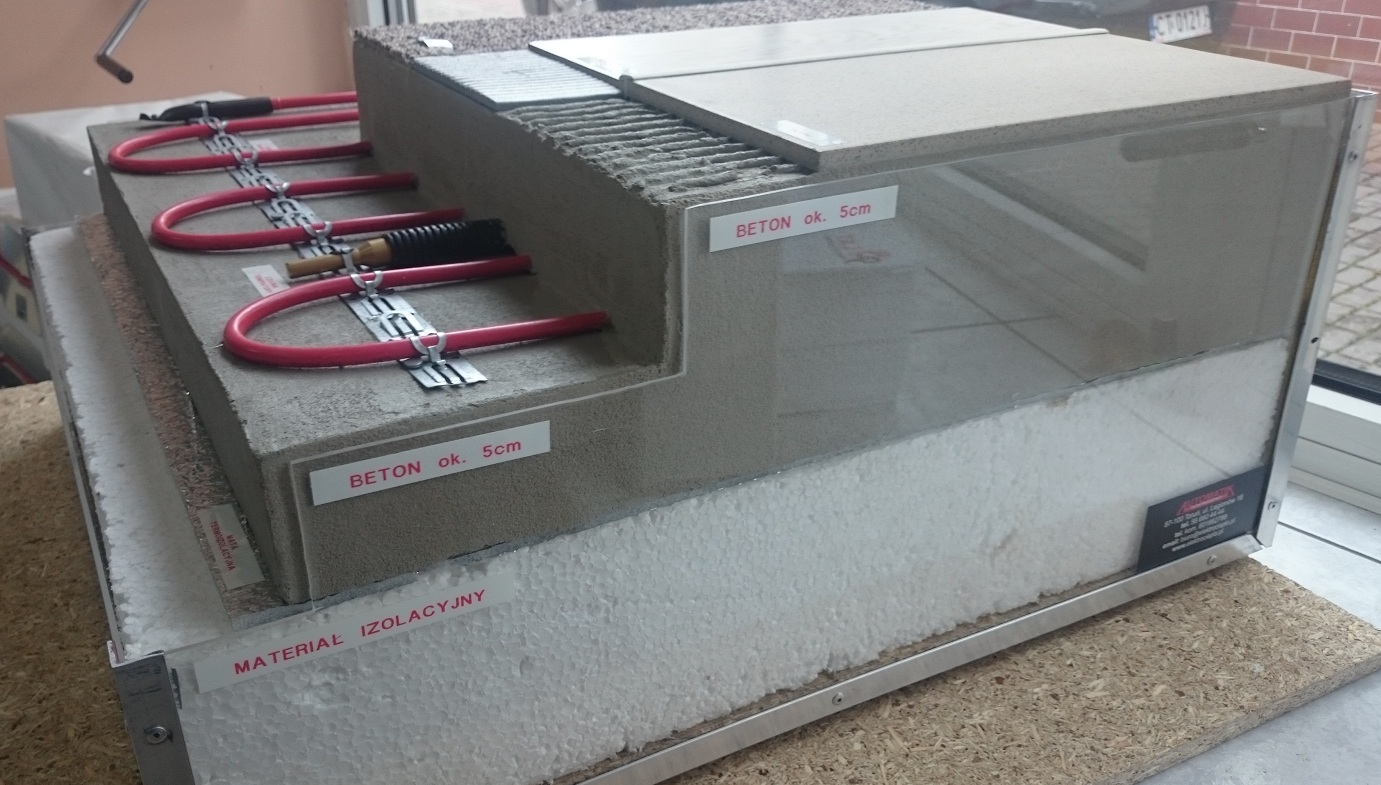

Model przekroju posadzki w systemie akumulacji
Ogrzewanie wspomagające pokrywa ewentualne spadki temperatury w ogrzewanym pomieszczeniu oraz zapobiega nadmiernemu wychładzaniu się części pomieszczenia, przy dużych przegrodach okiennych, po wyłączeniu ogrzewania akumulacyjnego.

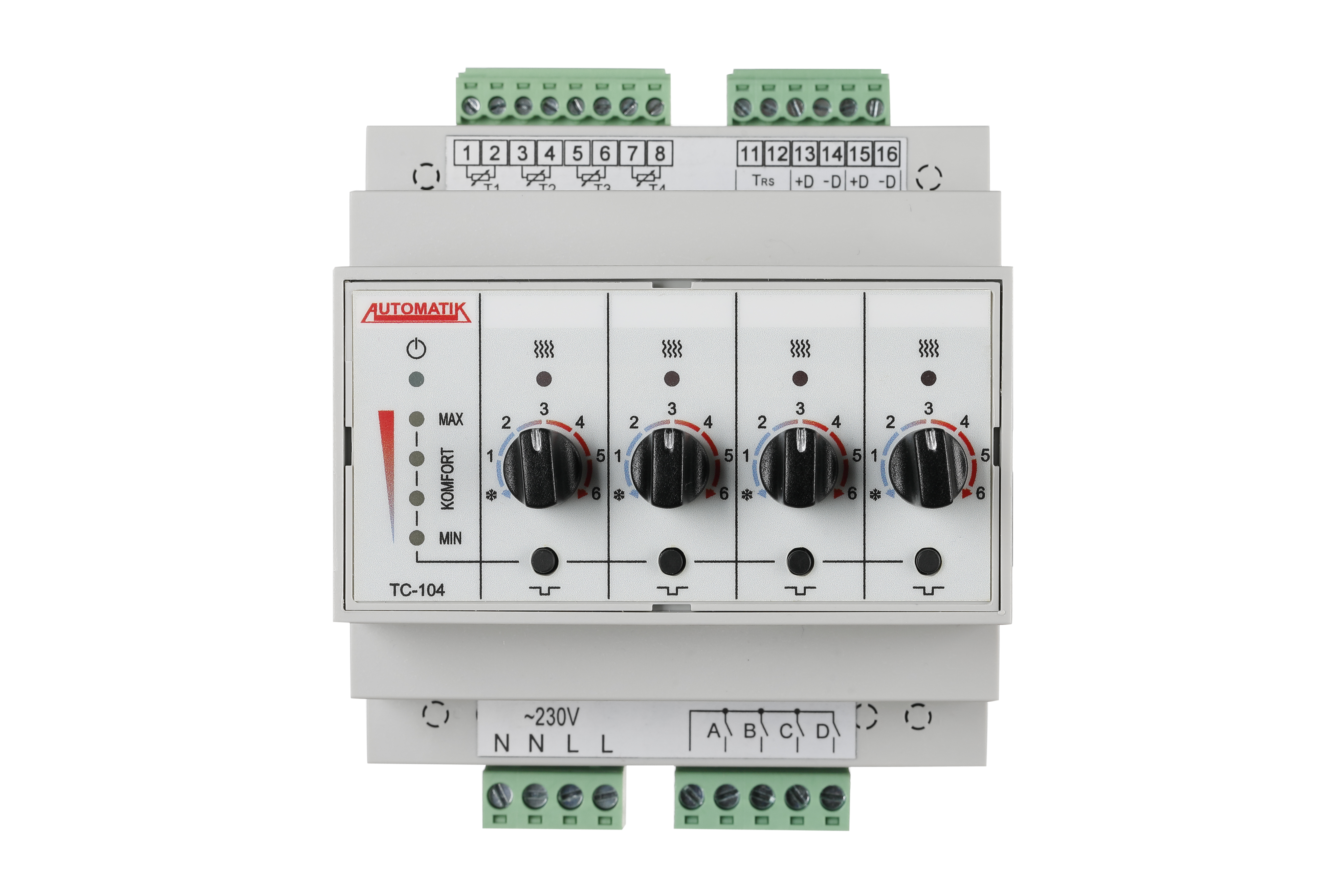

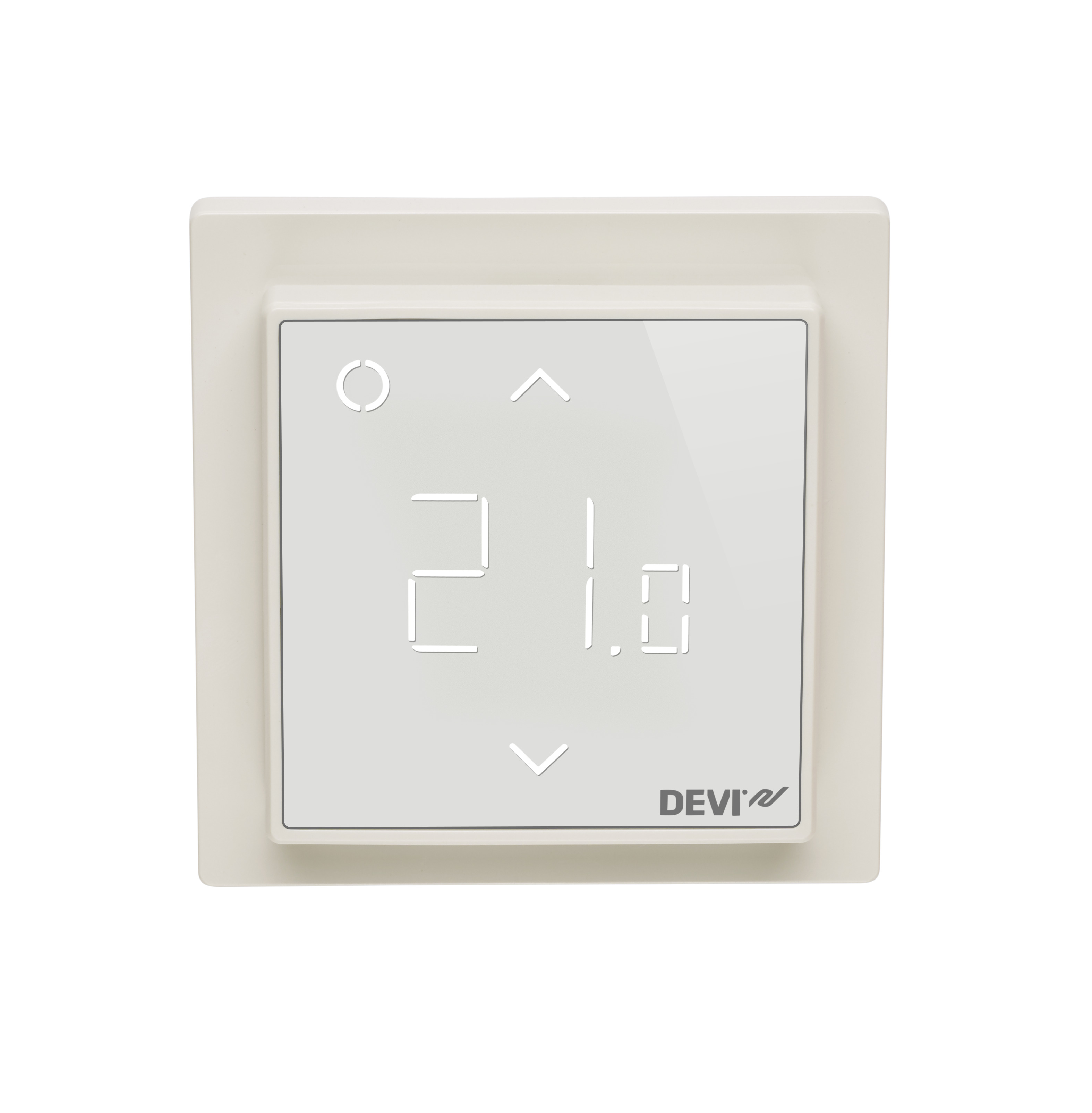

Ogrzewanie elektryczne ma kolosalny wpływ na estetykę ogrzewanych pomieszczeń. Jedynym widocznym elementem jest regulator i wskaźnik temperatury na ścianie lub brak jakichkolwiek widocznych elementów przy opcji sterowania zlokalizowanego w pomieszczeniu technicznym. Do sterowania ogrzewaniem akumulacyjnym zalecamy zastosowanie termostatów z możliwością ustawienia załączania ogrzewania w okresie II taryfy, takich jak DEVIreg Smart, sterowanie współpracujące ze sterowaniem Fuzzy Logic Logo Siemens.
Na posadzkach z ogrzewaniem elektrycznym mogą być układane prawie wszystkie rodzaje pokryć podłogowych.
Przykładowy projekt domu, w którym również zamontowaliśmy ogrzewanie na osiedlu domów jednorodzinnych pod Toruniem projekt Z262
Dom jednorodzinny Z262
Projekt Z262 jest małym domem parterowym, zgrabnym i zwartym w formie. Dużą zaletą projektu jest oszczędna, prosta bryła z dwuspadowym dachem, co umożliwia szybką i tanią realizację. Przez zadaszone wejście wchodzimy do sporej sieni z miejscem na szafy. Stąd jest możliwość przejścia, przez pomieszczenie gospodarcze, do części dziennej, którą tworzy jasny, przestronny salon połączony jedno-przestrzennie z jadalnią i kuchnią. Z salonu jest możliwość bezpośredniego wyjścia na taras. Centralnie zlokalizowany hol jest łącznikiem pomiędzy poszczególnymi pomieszczeniami budynku. Lewa część domu to strefa nocna, znajdują się tu dwie wygodne sypialnie i duża łazienka z miejscem na wannę. Z262 to wyjątkowy i jednocześnie skromny dom, który wkomponuje się w każdy krajobraz i typ działki. Jest on doskonały dla osób ceniących funkcjonalne rozmieszczenie pomieszczeń na jednym poziomie i niewielkiej powierzchni.
Powierzchnia użytkowa / netto 66,7 m²; możliwść powiększenia do 81 m² (w cenie). Powierzchnia zabudowy 84,7 m²; kubatura 176,8 m³; powierzchnia użytkowa liczona zgodnie z normą ISO 9836:1997
Koszt instalacji grzewczej - akumulacyjne ogrzewanie podłogowe dla projektu Z262
Elementy instalacji: przewody grzewcze dla każdego pomieszczenia oddzielne, centrala sterownicza z regulatorem pogodowym Fuzzy Logic, regulatory temperatury posadzki dla każdego pomieszczenia, aparaty zabezpieczeń elektrycznych, instalacja zasilań prądowych i sterowniczych, taśmy montażowe, osprzęt instalacyjny - koszt wykonania pod klucz wynosi 21 000 zł brutto
Zbliżony koszt ekploatacji od 1 500 zł do 2 100,00 zł dla sezonu grzewczego (zakłada się siedem miesięcy).
A co z ciepłą wodą?
Naszym klientom proponujemy trzy sposoby uzyskania ciepłej wody użytkowej:
1. Pompa ciepła do przygotowania ciepłej wody użytkowej
2. Bojler akumulacyjny (zasilanie 400V)
3. Przepływowy podgrzewacz wody w wersji elektronicznej (zasilanie 400V)
Koszt eksploatacji wg indywidualnego zapotrzebowania, ale przyjmując, że w domu zamieszka rodzina 2+2 to koszt uzyskania ciepłej wody przedstawia się następująco:
1. Bojler akumulacyjny zasilanie 400V 90,00 zł/m-c
2. Przepływowy podgrzewacz wody w wersji elektronicznej zasilanie 400V w zależności od sposobu użytkowania czy w I lub w II taryfie.
